솔레노이드 밸브(전자변)가 뭔지 잘 알고 계신가요? 모르신다고요? 걱정 마세요. 이제부터 제가 구조, 작동 원리, 사용 방법 등을 자세하게 설명해드릴게요. 솔레노이드 밸브는 말 그대로 밸브의 일종입니다. 전기를 ON/OFF로 전환함으로써 물 등의 유체의 흐름을 변경하거나 차단할 수 있는 밸브죠. 실제로 일반 가정에서도 굉장히 자주 사용합니다. 그러면 이제부터 솔레노이드 밸브에 대해서 낱낱이 파헤쳐보도록 합시다.
• 솔레노이드 밸브의 작동 원리

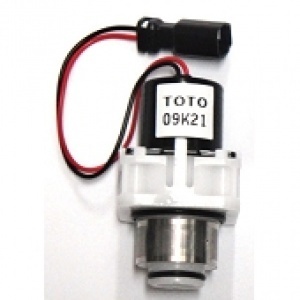

① 솔레노이드 부분
솔레노이드 밸브는 크게 솔레노이드 부분과 밸브 부분으로 나뉩니다. 솔레노이드 부는 유체의 흐름을 제어하기 위한 부분으로, 내부에 내장된 전자기 코일로 밸브를 작동시켜 흐르는 방향을 제어합니다. 솔레노이드 밸브에서 심장부라 할 수 있는 가장 중요한 부분입니다.
사용 목적에 따라 다양한 종류의 솔레노이드 밸브가 존재하기에 솔레노이드 밸브를 찾기 전에 어떤 종류가 있는지 파악하는 것이 중요합니다.
OA기기, FA기기, 금융 단말기, 전자정밀기기 등 우리가 상상하는 것보다 훨씬 더 많은 곳에 사용되고 있습니다. 용도가 다르면 크기와 형태 등도 달라 사용 목적에 맞는 것을 결정하고, 형태 등의 기계적 요소로 모델을 선택함이 바람직합니다.

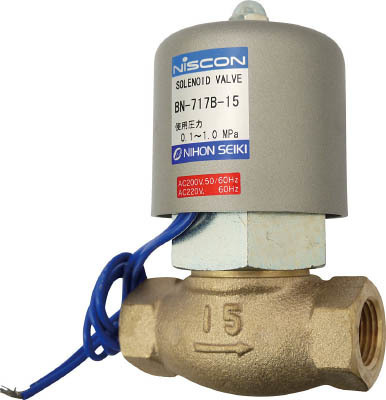

② 밸브 부분
다음은 밸브 부분인데요. 이 부분의 역할은 유체를 멈추거나 흐르게 하는 데에 있고, 솔레노이드의 전류의 힘을 받아 전동으로 개폐구를 열거나 닫는 원리입니다. 밸브 부의 개폐구를 움직이는 원리에는 여러 종류가 있지만 일반적으로 파펫(Poppet)식, 스풀(Spool)식, 슬라이드(Slide)식으로 분류됩니다.
• 솔레노이드 밸브의 종류
솔레노이드 밸브는 유체를 제어할 수 있는 방향의 수에 따라 크게 세 가지 종류로 나뉩니다. 하지만 이 세 종류 모두 솔레노이드로 유체의 흐름 방향을 결정하고, 밸브를 개폐하여 유체의 양을 조절하고 제어하는 구조인 것은 동일합니다. 이제부터 그 종류에 대해 살펴보도록 합시다.
① 2방향 솔레노이드 밸브
2방향 솔레노이드 밸브는 이름처럼 각각 한 개의 입구와 출구만 갖추고 있고 따라서 매우 간단한 구조로 되어 있습니다. 방향 제어가 두 가지밖에 되지 않으므로 작동은 항상 ON 또는 OFF, 흐르거나 멈추는 동작만 있습니다. 2방향은 솔레노이드 밸브의 가장 기본적인 구조이며, 모든 용도에서 사용됩니다.
② 3방향 솔레노이드 밸브
다음은 3방향 솔레노이드 밸브입니다. 공급 포트, 실린더 포트, 배기 포트의 세 가지 배관 연결구가 존재합니다. 그리고 오리피스라는 불리는, 한쪽이 열리면 다른 쪽이 닫히는 전동 개폐 시스템이 두 개가 있습니다. 이를 통해 2방향 솔레노이드 밸브보다 제어할 수 있는 흐름의 방향이 더 많아집니다.
③ 4방향 솔레노이드 밸브
배관 연결구가 5개이나 실제로 제어할 수 있는 방향은 4개인 4방향 솔레노이드 밸브입니다. 공급 포트, 실린더 포트 2개, 배기 포트 2개로 총 5개의 배관 연결구가 있습니다. 하지만 배기 포트 중 하나는 항상 닫혀 있기 때문에 사실상 4방향으로 제어하는 구조입니다. 일반적으로는 여러 실린더의 액추에이터 제어에 사용됩니다.
• 솔레노이드 밸브의 사용예
지금까지 솔레노이드 밸브의 구조와 원리, 종류에 대해 설명해 드렸는데요. 이제부터는 어떤 곳에서 사용되고 있는지 소개해 드리겠습니다. 여기서 소개하는 것은 어디까지나 일부 예시에 지나지 않습니다. 우리가 상상하는 것보다 훨씬 더 많은 곳에서 사용되고 있기 때문이죠.
① 자동 급수 장치
첫 번째 예시는 바로 텃밭 자동 급수 장치입니다. 시간을 설정하고 그 시간이 지나면 자동으로 솔레노이드나 밸브 열려 식물에 물을 주고 멈추게 할 수 있습니다. 일일이 물을 주는 수고를 덜 수 있어 여러모로 편리합니다.
②자동 급수기
최근 제품 중에는 타이머형으로 시간이 지나면 자동으로 온수가 나오게끔 하는 제품이 많습니다. 그래서 시간만 설정해 놓으면 집에 돌아왔을 때 따뜻한 목욕물이 준비된 편리함을 누릴 수 있습니다.
③ 이산화탄소 첨가장치
수조 내 식물을 육성하기 위한 용도로 사용할 수도 있습니다. 이 용도는 취미 분야에 속하지만, 이산화탄소의 흐름을 제어하기 위해 전자파형 밸브가 사용됩니다. 직접 제작도 가능합니다.
